Näited tööstuslikest ja kaubanduslikest energiasalvestusprojektidest

Taastuvenergia pideva arendamise ja rakendamisega kasvab ka nõudlus energiasalvestussüsteemide järele tööstus- ja kaubandussektoris. Energiasalvestussüsteemid suudavad tõhusalt tasakaalustada toiteallikat ja nõudlust, parandada energiakasutuse tõhusust, vähendada ettevõtete energiakulusid ning pakkuda tööstus- ja kommertskasutajatele stabiilset ja usaldusväärset toitetuge. See artikkel analüüsib energiasalvestussüsteemi võrguühenduse skeemi projekteerimisprotsessi tegelike projektijuhtumite põhjal.

1. Skeemi kavandamise põhimõtted

Tööstuslike ja kaubanduslike energiasalvestussüsteemide projekteerimine on oluline samm energiasalvestusprojektide elluviimisel, mille peamine eesmärk on tagada süsteemi ohutus, stabiilsus ja tõhusus. Disaini peamised põhimõtted on järgmised:

01

Määrake energiasalvestussüsteemi juurdepääsuvõime

Esiteks on vaja läbi viia ettevõtte põhjalik energianõudluse analüüs, mõista põhiteavet, nagu trafo olukord, elektritarbimise omadused, koormuskõver ja tipptaseme hinnaerinevus, et määrata sobiv energiasalvestusvõimsus ja väljundvõimsus. . Samal ajal tuleb arvestada süsteemi skaleeritavusega ja reserveerida ruumi võimalikuks edaspidiseks laienemiseks. Planeerimisprotsessis peame arvestama ka süsteemi ökonoomsusega, konfigureerides mõistliku energiasalvestusmahu, püüdes rahuldada kasutajate vajadusi, vähendades samal ajal süsteemi investeerimis- ja hoolduskulusid.

02

Koordineerimine ja koostöö energia salvestamise ja elektrivõrgu või muude energiaallikate vahel

Energiasalvestussüsteemid võivad olla elektrivõrgu võimsaks täienduseks ja töötada iseseisvalt, pakkudes vajadusel toitetuge. Seda saab ühendada ja ühendada ka fotogalvaanilise, tuuleenergiaga jne. Seetõttu peame ühenduse kavandamisel arvesse võtma selliseid tegureid nagu elektrivõrgu või fotogalvaanilise elektrivõrgu pingetase ja võimsus, et tagada energiasalvestussüsteemi toimimine. saab sujuvalt integreeruda mitme energiaallikaga ja saavutada kahesuunalise energiavoo.

03

Turvakujundus

Tööstuslike ja kaubanduslike energiasalvestussüsteemide ohutusprojekt hõlmab elektriohutust, tuleohutust, piksekaitseohutust ja muid aspekte. Juurdepääsu projekteerimisel peame valima sobivad energiasalvestid, töötama välja mõistliku elektripaigutuse ning seadma tõhusad kaitsemeetmed, et tagada süsteemi ohutu töö. Samal ajal peame ka regulaarselt läbi viima turvakontrolle ja süsteemi hooldust, et võimalikud turvariskid kiiresti tuvastada ja nendega tegeleda.

04

Kontrollistrateegia kujundamine

Energiasalvestussüsteemid hõlmavad tegelikus töös paljusid rakendusstsenaariume ning juhtimisstrateegia väljatöötamine on tegelikus töökorras energiasalvestussüsteemide asendamatu osa, mille eesmärk on parandada süsteemi tõhusust, stabiilsust ja töökindlust. Näiteks kõrge/madala rõhu poolne tagasivoolu tõkestamine, nõudluse juhtimine, fotogalvaanilise salvestusruumi koordineeritud töö juhtimine, tipptaseme arbitraaž, dünaamiline võimsuse suurendamine jne.

Paigaldades intelligentsed seireseadmed ja ühendades need EMS-juhtimissüsteemiga, saab reaalajas jälgida peamisi parameetreid, nagu energiasalvestussüsteemi tööolek, võimsusteave ja temperatuuriandmed. Andmeanalüüsi abil saab süsteemi tööstrateegiat optimeerida, et parandada selle tõhusust. Lisaks on kaugjuhtimissüsteemide abil võimalik saavutada energiasalvestussüsteemide kaugjälgimist ja ajastamist, parandades süsteemi juhtimistaset ja reageerimiskiirust.

2. Disainijuhtumi analüüs

Võttes näiteks 500KW/1045KWh energiasalvestussüsteemi, on pargis olemasolev trafo võimsusega 1600KVA. Pargi maksimaalne koormus aastaringselt on umbes 900KW ja minimaalne koormus umbes 400KW. Paigaldatud fotogalvaaniline võimsus on 330KW ning plaanime lisada 500KW/1045KWh energiasalvestussüsteemi.

01

Kohavalik ohutute energiasalvestuskohtade jaoks

Energiasalvesti paigaldamise asukoha valimine on oluline samm projekti eeluuringus, mis nõuab mitme teguri igakülgset arvessevõtmist. Esiteks tuleneb energia salvestamise peamine tuluallikas tipu oru hinnavahest. See tuleks ühendada pargis suure koormuse või suure volatiilsusega trafodega, et maksimeerida energiasalvestussüsteemi maksimaalset raseerimist ja oru täitmise efekti. Üldiselt on soovitatav paigaldada elektrijaotusruumi lähedale, et säästa ühenduskaablite kulusid.

Teiseks peaks koha valik vastama geoloogiliste ja klimaatiliste tingimuste nõuetele. Üks energiasalvestuskapp kaalub üldjuhul üle 2,5 tonni ning seadmetel on teatud nõuded vundamendi stabiilsusele ja kliimatingimustele. Koha valimisel on vaja vältida ebastabiilsete geoloogiliste tingimustega piirkondi, loodusõnnetustele kalduvaid piirkondi, üleujutatud alasid, samuti tuletõrjeväljapääsude ja tiheda personaliga piirkondi.

02

Energiasalvestussüsteemi juurdepääsu projekteerimine

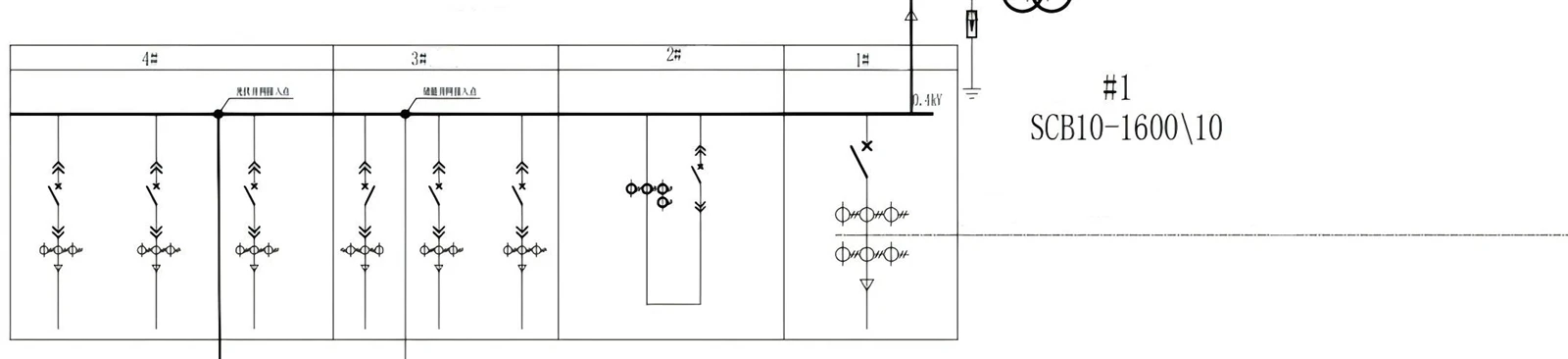

See projekt kasutab madalpinge 400 V võrguühendust ja on ühendatud toitekapis oleva olemasoleva 1600 KVA trafo madalpinge siiniga. Äsja lisatud energiasalvestusvõrguga ühendatud kapp asetatakse kokku olemasoleva fotogalvaanilise võrguga ühendatud kapiga ja fotogalvaaniline salvestus on ühendatud vahelduvvoolu poolel. Äsja lisatud energiasalvestusvõrguga ühendatud kapi sissetulev ots on toodud välistingimustes olevast energiasalvestise kombineerija kapist ja väljaminev ots on ühendatud madalpinge siiniga koormuse kasutamiseks. Juurdepääsuskeem on järgmine:

03

Mõõtearvestite paigaldusprojekt

Kuna fotogalvaanilist süsteemi on ehitatud ja kasutusele võetud pikka aega, arvestades vajadust uue energiasalvestussüsteemi kooskõlastatud töö- ja juhtimisstrateegiate järele, ilma et see mõjutaks algset fotogalvaanilist süsteemi, on disaini eesmärk saavutada kogu elektritootmise ja -tarbimise ahel, lisades mõõteseadmed elektrivõrgu, fotogalvaanilise poole ja energiasalvestuse poolele. Seireandmete üleslaadimiseks ühendatakse mõõteseadmed ühtlaselt EMS süsteemiga.

Lisades energiasalvestipoolsed mõõtemõõturid, fotogalvaanilised külgmised mõõtemõõturid ja kogu tagasivooluvastased mõõtemõõturid. Energiasalvestise arveldamise kahesuunaline elektriarvesti paigaldatakse energiasalvestise kombineerija kappi, et mõõta energiasalvestussüsteemi laadimis- ja tühjendusinfot ning arveldada elektriarveid.

Fotogalvaaniline mõõtearvesti paigaldatakse fotogalvaanilise võrguga ühendatud mõõtekappi, et jälgida kogu fotogalvaanilist väljundit (see meetod ei nõua 485 kaabli lisamist inverteri otsa, ei vaja sidet inverteriga ega piira fotogalvaanilist võimsust põlvkond).

Tagasivooluvastane madalpingearvesti paigaldatakse linna toiteallika madalpinge siini poolele, mida kasutatakse tagasivoolu tingimuste tuvastamiseks ja koormuse elektritarbimise arvutamiseks (kõrgepinge tagasivooluvastaste nõuetega projektid saab asendada kõrgepingepoolse mõõtmisega ).

04

Energiasalvestussüsteemi põhiline paigaldusprojekt

Energiasalvestuskapi paigaldusala: Üks energiasalvestuskapp on 1,2 meetrit lai, 1,4 meetrit sügav ja 2,35 meetrit kõrge ning selle pindala on ligikaudu 1,68 ruutmeetrit. Vundamendi süvendi kaevamisel on vaja tihendada tavalist pinnast ja tugevdada vundamenti märgade ja lahtiste materjalide jaoks Vundamendi ehituskoht tuleks valida ümbritseva maastiku kõrgeimas punktis, et vältida vee kogunemist ja kahjustusi.

Paigaldussilt peab olema betoonist ja paigalduskai vundamendi põhjakoormus ei tohi olla väiksem kui 2000kg/ruutmeetri kohta. Tasaduse tagamiseks tuleks aluspind tasandada joonlauaga; Vundamendi alumine tasapind peaks olema äravoolu tagamiseks mõlemale poole kaldu.

05

Süsteemi tööstrateegia kujundamine

Guriwatti enda väljatöötatud EMS-juhtsüsteem toetab mitut juhtimisstrateegiat ja sobib erinevate kasutusstsenaariumide jaoks. Strateegia parameetrite eelseadistamisega ja reaalajas andmete kogumisega fotogalvaaniliste, energiasalvestite, elektrivõrgu, koormuse jms kohta viiakse läbi mitme töörežiimi strateegiate koordineeritud juhtimine ja väljastamine. See projekt juhib fotogalvaanilise ja energiasalvestuse koordineeritud väljundit EMS-i kaudu, mis võib maksimeerida elektritarbimisest saadavat majanduslikku kasu pargis.

06

Peamised projekti kogused

Kokkuvõte

Olulise suunana energiavaldkonnas on tööstuslikul ja kaubanduslikul energiasalvestisel laialdased rakendusväljavaated ja arenguruum. Loodan, et tänu ülaltoodud tööstuslike ja kaubanduslike energiasalvestuse projekteerimisskeemide tutvustamisele saavad kõik paremini mõista tööstuslikke ja kaubanduslikke energiasalvestussüsteeme, mis on abiks tööstuslike ja kaubanduslike energiasalvestusprojektide kavandamisel.
