Ülepinge ja alapinge kaitse kujundamine: Spetsialiseeritud vooluringid on mõeldud muunduri ja ühendatud seadmete kaitsmiseks ülepinge ja alapinge tingimuste eest. Pingesensineerimiskomponendid jälgivad sisend- ja väljundpingeid. Kui tuvastatakse ülepinge või alapinge sündmus, aktiveerib kaitseahel kiiresti. See võib kas muunduri sulgeda või korrigeerivaid toiminguid võtta, näiteks reguleerimisprotsessi kohandamine stabiilse pinge säilitamiseks. See kaitse on ülioluline tundliku elektroonika kahjustamise ennetamiseks ja muunduri pikaajalise usaldusväärsuse tagamiseks.
Ülekoormuse kaitse mehhanism: Et kaitsta liigsete koormusvoolude eest, rakendatakse ülekoormuse kaitsemehhanisme. Voolu andureid kasutatakse koormusvoolu mõõtmiseks ja kui see ületab etteantud läve, võtab muundur meetmeid. See võib hõlmata väljundvõimsuse sulgemist, pinge vähendamist või häire aktiveerimist. Ülekoormusekaitse kujundus tuleb hoolikalt kalibreerida, et tasakaalustada muunduri kaitsmine ja võimaldada normaalse töö ajal toimuvat lühiajalist ülekoormust, näiteks raskeveokite seadmete alustamisel.
Kaugjälgimis- ja kommunikatsioonitehnoloogia: Paljud kaasaegsed muundurid hõlmavad kaugseire ja suhtlemisvõimalusi. See võib hõlmata Wi-Fi, Bluetoothi, mobiilsidevõrkude või Etherneti kasutamist, et edastada inverteri jõudluse kohta kaugserverisse või kasutajaseadme kohta andmeid. Spetsiaalsete rakenduste või veebiliideste kaudu saavad kasutajad jälgida parameetreid, nagu väljund, aku olek ja rikketeated. Kaugsuhtlus võimaldab tootjatel teha ka diagnostikat ja püsivara värskendusi eemalt, parandades klienditeenindust ja vähendades hoolduskulusid.
|

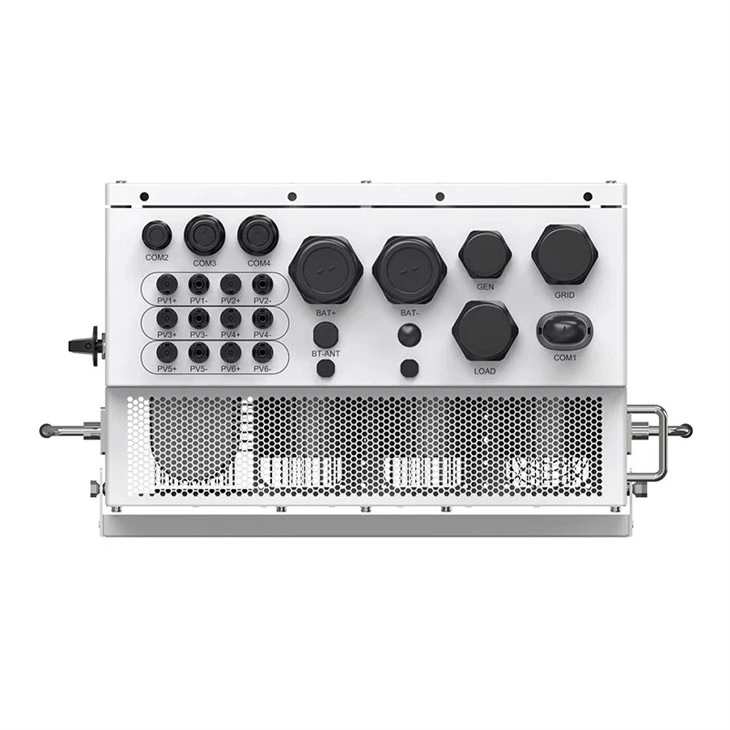

Mudel |
S 6- eh3p10k 02- nv-yd-l |
Aku tüüp |
Pliiaku või liitiumaku |
|
Toiterežiim |
Max. laadimisvool | 220A | |
|
Nominaalne sisendpinge |
380/400V |
Laadimispingevahemik |
40 –60vdc |
|
Sagedus |
50Hz/60Hz (auto tuvastamine) |
Päikeseenergia tasu |
|
|
Max. efektiivsus |
97.6% |
PV töötab pingevahemik |
200VDC ~ 800VDC |
|
Muunduri režiim |
MPPT pingevahemik | 200VDC ~ 800VDC | |
|
Väljundpinge lainekuju |
Puhas siinuslaine |
Max. PV sisendvõimsus/vool |
16000W/40A |
|
Nominaalne väljundvõimsus (VA)/(W) |
10000W |
Laadimisvahemik |
220A |
|
Nominaalne väljundpinge (VAC) |
380/400V |
Atesteerimine |
|
|
Tippvõimsus |
20000VA |
EMC sertifitseerimise tase |
Nrs 097-2-1, IEC 62116, IEC 61727, IEC 60068, IEC 61683, EN 50530, Srilanka, EN 50438L, VIETNAM, PEA \ MEA, IE {7 {7} -2, IEC/{8}, IEC/{8} { En 61000-6-1/-3 |
|
Kaitse |
Ip66 |
Töötage temperatuurivahemik |
-40 kuni +60 kraadi |
|
Aku pingevahemik |
4 0. 0vdc ~ 60vdc |
suhtlema |
Rs485/can |
|
Toitesumma |
Niiskusala | 5% kuni 95% (konformaalne kattekaitse) | |
Kaitsetasemete võrdlus
Ip66 vs ip65
Dustikindla suurus: tolmukindel võime:
Täiesti tolmukindel, osakesed ei sisesta täielikult tolmukindlaks, osakesed sisenevad
Veekindlus: veekindlus
Kaitske tugeva veesamba löögi eest, kaitske kaks korda madalrõhu veesamba löögi eest
IPX5 veekindla maht
Absoluutne eelis:
Tolmukindel, IP66 talub tugevaid voolusid, kasutamine on tugeva keskkonna laiem
konvektiivne ilm nagu taifuun, vihmasadu on sagedane tugevam kohanemisvõime
