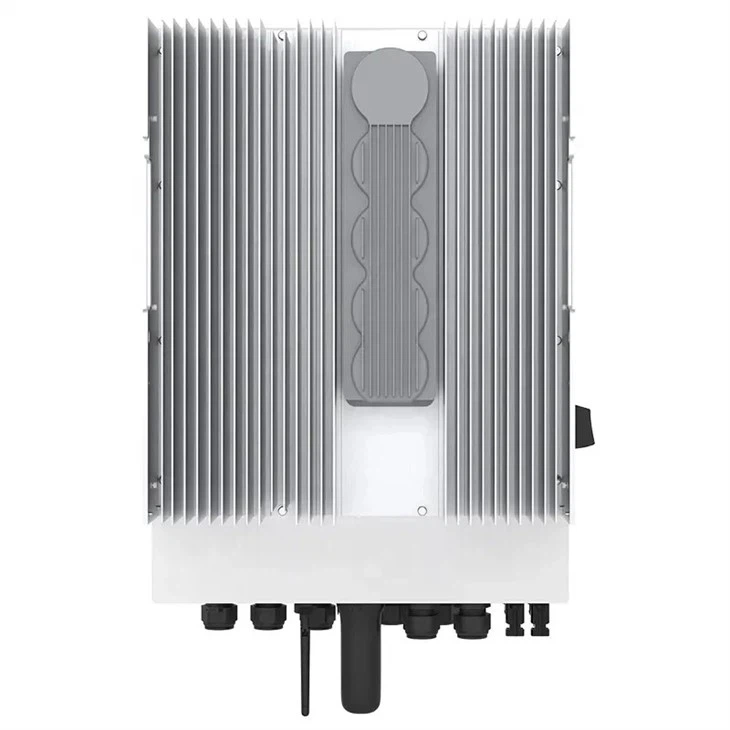

10kW Solis hübriid kolmefaasiline madala pingega päikeseenergia muundur

Power Semiconductor Seadmete valik: Esimene oluline samm muunduri tootmisel on elektrienergia pooljuhtseadmete hoolikas valik. Tavaliselt kasutatakse suure võimsusega isoleeritud bipolaarseid transistoreid (IGBT) või metalli-oksiid-semikad väljastranstoreid (MOSFETS). Need komponendid valitakse nende pinge- ja voolukäitlusvõimaluste, lülituskiiruse ja tõhususe põhjal. Näiteks kiiret energia muundamist nõutavates rakendustes võib soosida kiiresti vahetavaid MOSFET-i, samas kui IGBTS osutub sobivamaks tööstusliku inverterite kõrgemate pingete ja voolude käitlemiseks.

Trükitud vooluahela (PCB) disain: Ahelate paigutamiseks kasutatakse keerukat PCB disainitarkvara. Paigutus peab tagama minimaalse signaali häire ja soojuse korraliku hajumise. Sageli on lisatud mitu kihti, kus on spetsiaalsed kihid energiajaotuse, signaali marsruutimiseks ja maapealsete tasapindade jaoks. Jäljed on hoolikalt loodud kõrgete voolude käsitlemiseks ilma liigse vastupanuta ja VIA -d on strateegiliselt paigutatud erinevate kihtide ühendamiseks. See täpne paigutus on muunduri üldise jõudluse ja usaldusväärsuse jaoks hädavajalik.

Jootmine ja kokkupanek: Komponentide kinnitamiseks PCB -le kasutatakse automatiseeritud jootmismasinaid. Levinud on Surface Mount Technology (SMT), mis võimaldab väiksemaid komponentide suurusi ja suuremat pakkimistihedust. Komponendid asetatakse täpselt PCB -padjadele ja seejärel joodetakse selliste tehnikate abil nagu tagasivoolu jootmine, kus kogu komplekti kuumutatakse, et sulatada joodipasta ja moodustada usaldusväärsed ühendused. Pärast jootmise defektide parandamiseks viiakse läbi jootmise, käsitsi kontrollimine ja vajadusel ümbertöötamine.

Mudel	S 6- eh3p10k 02- nv-yd-l	Aku tüüp	Pliiaku või liitiumaku
Toiterežiim		Max. laadimisvool	220A
Nominaalne sisendpinge	380/400V	Laadimispingevahemik	40 –60vdc
Sagedus	50Hz/60Hz (auto tuvastamine)	Päikeseenergiatasu
Max. efektiivsus	97.6%	PV töötab pingevahemik	200VDC ~ 800VDC
Muunduri režiim		MPPT pingevahemik	200VDC ~ 800VDC
Väljundpinge lainekuju	Puhas siinuslaine	Max. PV sisendvõimsus/vool	16000W/40A
Nominaalne väljundvõimsus (VA)/(W)	10000W	Laadimisvahemik	220A
Nominaalne väljundpinge (VAC)	380/400V	Atesteerimine
Tippvõimsus	20000VA	EMC sertifitseerimise tase	Nrs 097-2-1, IEC 62116, IEC 61727, IEC 60068, IEC 61683, EN 50530, Srilanka, EN 50438L, VIETNAM, PEA \ MEA, IE {7 {7} -2, IEC/{8}, IEC/{8} { En 61000-6-1/-3
Kaitse	Ip66	Töötage temperatuurivahemik	-40 kuni +60 kraadi
Aku pingevahemik	4 0. 0vdc ~ 60vdc	suhtlema	Rs485/can
Toitesumma		Niiskusala	5% kuni 95% (konformaalne kattekaitse)

-107 - 2

Ip66 vs ip65

Dustikindlad andmed: tolmukindel võime:

Täiesti tolmukindel, osakesed ei sisene täielikult tolmukindlaks, osakesed sisenevad
Veekindlus: veekindlus

Kaitske tugeva veesamba löögi eest, kaitske kaks korda madala rõhu veesamba löögi eest
IPX5 veekindla maht

Absoluutne eelis:
Tolmukindel, IP66 talub tugevaid voolusid, kasutamine on tugeva keskkonna laiem
konvektiivne ilm nagu taifuun, vihmasadu on sagedane tugevam kohanemisvõime

-107 -

hybrid inverter071

KKK

K: Milline on maksimaalne väljund, mida see pakub?

V: Maksimaalne väljundvõimsus varieerub mudeli järgi. See võib ulatuda mõnesaja vattide kohta väiksemate, kaasaskantavate üksuste jaoks, mis on mõeldud telkimiseks või kergeks varundusjõuks, mitme kilovattini suuremate tööstusliku klassi jaoks, mida kasutatakse kommertsrakendustes või kogu leibkonna toiteks seisaku ajal. Teie konkreetse üksuse täpse piiri teadmiseks peate kontrollima toote spetsifikatsioone. See reiting määrab kõige raskema koormuse, millega ta hakkama saab, näiteks mitme suure võimsusega seadme käitamine üheaegselt. Näiteks võib 3KW mudel olla võimeline toiteks külmkappi, mikrolaineahju ja mitut tule ilma ülekoormamiseta.

K: Kuidas mõjutab selle tõhusus minu energiatarbimist?

V: Suurem tõhusus tähendab muundamise käigus vähem energiat. Kui sellel on kõrge muundamise efektiivsus, näiteks 90% või rohkem, väljastatakse iga 100 alalisvoolu sisendi iga 100 vatti kohta umbes 90 vatti kasulikku vahelduvvoolu võimsust. Seevastu vähem tõhus seade võib raisata 20 vatti või rohkem, tõlkides teie energiaallikast (näiteks aku) suuremat kogu energiatarbimist. Aja jooksul võib see märkimisväärselt mõjutada, kui kaua teie aku kestab võrguväliste stsenaariumide korral või suurendada võrega seotud elektriarve. Seega võib tõhusama mudeli valimine säästa nii energiat kui ka raha.

K: Kas see võib töötada äärmuslikes temperatuurides?

V: Enamik moodsaid üksusi on mõeldud töötama teatud temperatuurivahemikus. Mõni saab hakkama nii madala temperatuuriga kui -20 kraad (-4 kraadi F) ja koguni 50 kraadi (122 kraadi F) või veelgi laiemaid vahemikke, sõltuvalt kvaliteedist ja kavandatud kasutamisest. Kuid jõudlus võib äärmustes halveneda. Väga külma ilmaga võivad aku (kui need on ühendatud) ja sisekomponendid optimaalsete töötingimuste saavutamiseks pikemaks, vähendades esialgset väljundit. Kuuma ilmaga peab jahutussüsteem soojuse hajutamiseks rohkem vaeva nägema ja kui see ebaõnnestub, võib ülekuumenemine tekkida. Seega on oluline kaaluda oma kohalikku kliimat ja valida sobiva temperatuuritaluvusega mudel.
